Как работают раздвижные двери?
Основной проблемой при проектировании нестандартной расстановки дверных проёмов является наличие самих дверей. До появления раздвижных дверей владельцам квартир приходилось оставлять створ незакрытым или довольствоваться занавеской для создания личного пространства. Механизм с рельсами и направляющими роликами решил эту задачу раз и навсегда.
Преимущества раздвижных дверей
Благодаря уникальности конструкции, раздвижные межкомнатные двери обладают рядом существенных плюсов:
Механизм раздвижной двери
Основные части этой системы выглядят следующим образом:
1. Верхняя направляющая.
Крепление к стене осуществляется на специальный уголок, входящий в зацепление с рельсом при помощи крепления зацепов на выступы. Ролики ходят по специальным направляющим, образованным при помощи загнутых краёв П-образного профиля.
2. Нижняя направляющая
Она представляет собой простейший П-образный профиль с рельсами для прохождения роликов внутри. Благодаря такому устройству удаётся избегать зацепления крепежных элементов с подвижными частями.
В нём имеется отверстие под регулировочный винт, позволяющий точно выставить дверь. Вращение осуществляется на шариковых подшипниках, что гарантирует долговечность. На краю элемента виден язык, входящий в шариковый фиксатор при максимальном открытии створа.
Они утоплены в полотно, потому что потребность в обычных ручках отпадает.
Верхняя часть системы скрыта полностью посредством декоративного наличника, окрашенного в тон дверному полотну. Все рабочие части изготовлены из высокопрочного алюминиевого сплава.

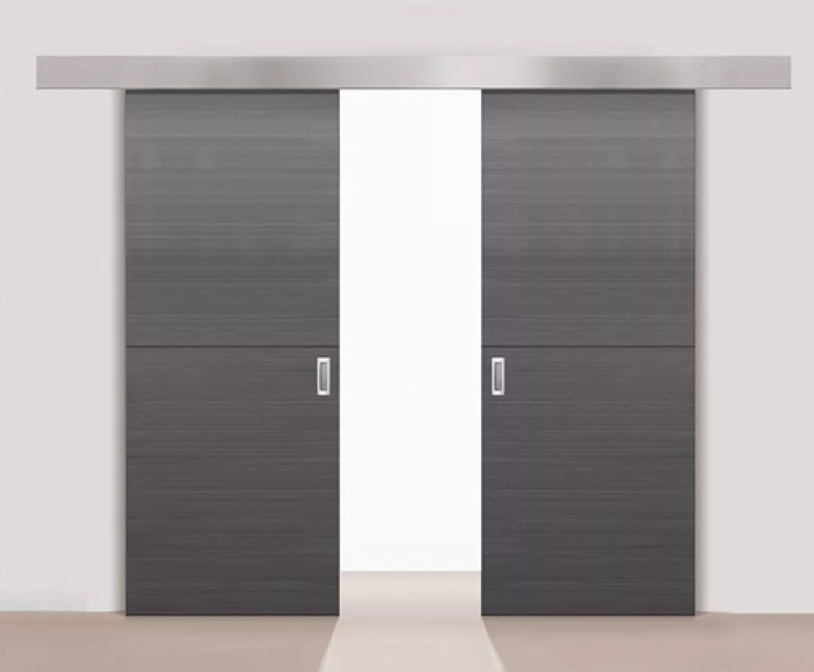

Возможна также установка дверей с двумя раздвижными полотнами. Такое решение выглядит необычно и хорошо подходит для оформления крупных проёмов для входа в большие залы. Оно хорошо подходит также для кафе, ресторанов и прочих заведений.
Уход за механизмом раздвижной двери
Достаточно придерживаться следующих правил:
Устройство и особенности раздвижных межкомнатных дверей
Вы думаете, что раздвижные системы – это новинка современного мира? На самом деле их история началась еще до нашей эры. Японцы использовали в своей архитектуре движущиеся по рельсам створки для разделения большого помещения на маленькие зоны. Это изобретение дожило до наших дней и не утратило актуальности. Раздвижные межкомнатные двери применяются в интерьере не только с эстетической, но и с практической точки зрения: они позволяют экономить пространство.
Принципы устройства раздвижных систем
Исходя из особенностей конструкции, выделяют два больших класса раздвижных систем:
Раздвижно-складная конструкция напоминает книгу или гармошку: при открытии створка не перемещается вдоль вертикальной поверхности, а отходит в сторону. Различают одностворчатые и двустворчатые модели. Одно полотно образуют 2 и более вертикальных секций, которые соединены между собой шарнирным креплением.
Конструкция раздвижно-складной двери напоминает книгу
Недостаток устройства: оно не препятствует проникновению запахов, звуков. Поэтому раздвижные двери используются преимущественно как элемент декора и для условного деления жилого помещения на зоны.
Параллельно-сдвижная конструкция представлена одной либо несколькими створками. Они двигаются на роликах по рельсам вдоль либо внутрь стены. Такое устройство обеспечивает высокую степень звукоизоляции и отличается длительным сроком эксплуатации. Оно идеально подойдет для купейных шкафов и для межкомнатных дверей.
Створки параллельно-сдвижной двери двигаются вдоль или внутрь стены
Параллельно-сдвижные системы имеют несколько разновидностей, которые отличаются друг от друга количеством створок и по способу открытия.
Двери-купе
Они могут состоять из одной или двух створок. Работают они по единой схеме: двигаются вдоль вертикальной поверхности. Разница лишь в том, что у двустворчатых дверей полотна расходятся в разные стороны. Стоит отметить, что данная модель экономит пространство, украшает ваш интерьер. Она идеально подойдет для гостиной, детской, кухни, гардеробной.
Двери-купе экономят жилое пространство
Кассетные двери
Эта модель отличается от предыдущей наличием ниши в стене, куда полотна заезжают при открытии двери. Нишу покупают готовой в комплекте с откатной системой или делают самостоятельно из гипсокартона либо других стройматериалов.
Створки кассетной двери заезжают в нишу в стене
Радиусные двери
Радиусная модель – это нестандартное дизайнерское решение. Отличается от других моделей она тем, что не призвана экономить пространство, а скорее наоборот. Поэтому этот тип дверей предназначен для помещений больших размеров: супермаркетов, офисов, загородных домов, а иногда квартир.
Радиусная дверь отличается полукруглой формой
Что касается особенностей конструкции, то радиусная модель схожа с традиционными раздвижными решениями. Основная разница – полукруглая форма изделий.
Каскадные двери
Этот вариант раздвижной системы устроен так же, как традиционный. Но не похож на другие конструкции тем, что каждое полотно движется по отдельному рельсу.
В каскадной системе каждая створка движется по своему рельсу
Такую систему применяют как перегородку между помещениями или собирают все створки с любой стороны стены и закрывают комнату только на ширину одной из них.
Внутрипроемные двери
Они устроены так, что вся конструкция находится внутри проема. Полотна перемещаются навстречу друг другу, оставляя при этом для прохода ½ часть проема.
Такая конфигурация позволяет менять расположение открытой для прохода части проема
Различие по раздвижным механизмам
Механизмы, образующие основу функционирования сдвижных систем, бывают двух видов:
Если сравнивать эти два вида между собой, то открытый механизм дает больше свободы действий. Можно выбрать конструкцию из четырех полотен, которая особенно хорошо подходит для широких проемов.
С двумя направляющими
Полотна перемещаются на колесиках по направляющим, которые находятся внизу на полу или вверху. За счет такого устройства створки при эксплуатации не перекашиваются.
Минусом конструкции является регулярное загрязнение желоба нижнего рельса.
Створки дверей с двумя направляющими не перекашиваются
С одной направляющей
Этот тип механизма предполагает, что основные части конструкции будут двигаться только по верхнему рельсу. Данный вариант называют «подвесной», так как полотно находится в подвешенном состоянии.
Монтаж системы с одной направляющей выполняется только к крепким стенам. В состав устройства входят: профиль из алюминия, набор для установки рамы, роликовые механизмы, стопоры.
Качество конструкции во многом зависит от роликов. Откажитесь от пластиковых колесиков без подшипников, так как они отрицательно влияют на срок эксплуатации, общую работоспособность устройства. Выбирайте ролики с силиконовыми или резиновыми шинами. Их количество определяется из расчета: 1 комплект на 70 кг веса дверного полотна.
Чтобы створки не сошли с верхних рельсов, при монтаже используют стопоры. А появлению зазоров препятствуют специальные флажки. Основными достоинствами такого механизма являются: мягкое и тихое движение створок и высокопрочная система.
Стопоры предотвращают сход створок с рельсов
Выбор типа механизма направляющих зависит от вида изделия. Так, при монтаже каскадной двери на каждую створку ставят по два роликовых механизма и направляющие с 2 желобами, а для стеклянной оборудуют верхний и нижний рельсы.
Стандартные и нестандартные размеры дверных полотен
Стандартные
Что касается размера полотен, у каждого государства есть свои стандарты. В России обычно высота равняется двум метрам (черновая высота проема 210 см), а ширина одностворчатых изделий – от 0,6 до 0,9 м.
В этом же размерном диапазоне предприятия-производители изготавливают раздвижные конструкции. Поэтому подобрать нужный вариант изделия под стандартный проем не составит труда.
Нестандартные
Учитывая то, что нестандартные варианты выполняют под индивидуальный заказ, стоить они будут недешево. При изготовлении продукции чаще выбирают такие материалы, как стекло, зеркало.
Стеклянные устройства придают интерьеру легкость, невесомость, а зеркальные делают помещение визуально большим. Не меньшей популярностью пользуются глухие изделия из различных древесных пород.
Вариантом нестандартной раздвижной конструкции служит дверь из стекла
Если вы хотите заказать изделия, ширина которых больше или меньше общепринятых стандартов, убедитесь, достаточно ли у вас места для полного открывания створок. Для этого измерьте ширину вертикальной поверхности. Она должна быть больше или ровняться ширине полотна.
На заказ можно сделать также нестандартные изделия по высоте. Это, например, модели с арками или с фрамугами.
Ручные и автоматические раздвижные двери
Есть два способа открытия и закрытия сдвижных моделей: ручной и автоматический. Под первым понимается приложение человеком физического усилия для того, чтобы раскрыть створки.
Автоматические конструкции оснащены специальными датчиками. Они излучают инфракрасные лучи, которые реагируют на движение человека. Такое устройство очень удобно при использовании, так как оно практичное и легкое в управлении.
Автоматические двери в домашних условиях устанавливать экономически не выгодно
Ручную сдвижную систему при желании можно также сделать автоматизированной. Для этого необходимо купить соответствующий набор оборудования, стоимость которого составляет приблизительно 700 долларов.
Автоматические устройства, несмотря на все свои преимущества, не пользуются достаточной популярностью в домашних условиях, так как их цена порой непосильна для семейного бюджета. Зато их часто можно увидеть в офисах, магазинах, административных зданиях.
Самостоятельная установка раздвижных межкомнатных дверей-купе
Монтаж межкомнатных дверей-купе своими руками требует немало усилий и ответственного подхода. Однако с этой задачей вполне реально справиться, если пошагово следовать инструкции.
Инструкция по монтажу раздвижной двери
Схема установки раздвижной двери
Однако прежде чем начать работу, проследите за тем, чтобы у вас под рукой было все необходимое:
Если вес изделия составляет свыше 27 кг, то для конструкции понадобятся четыре ролика. Подумайте также о скрытых вариантах замков, ручек. При эксплуатации сдвижной системы они не испортят вам обои и стену.
Вооружившись всем необходимым, приступайте к первому этапу.
Подготовка
Первым делом следует определиться с местом установки, количеством створок. Продумайте, как они будут открываться, взаимодействовать между собой. Решите, каким образом будет крепиться изделие: повесите откатные изделия на верхнюю направляющую или спрячете их внутри пенала.
Демонтируйте старую дверную конструкцию и убедитесь, что проем находится в нужном состоянии. Дверную коробку монтируют таким образом, чтобы зазор между полотном и полом в жилых комнатах был 1 см.
Межкомнатный дверной проем
Установка беспороговой сдвижной модели хороша тем, что не требуется разрушения чистового пола. В основе механизма – каретки с роликами на шариковых подшипниках, которые ездят по полозьям. Рельсы над проемом маскируются под декоративной планкой.
Сборка раздвижных дверей
На этом этапе роликовый механизм ставится на верхний торец двери. Затем опускаемся вниз к нижнему торцу. С двух его сторон на расстоянии 1,5 см от краев просверливаем отверстия, а потом делаем между ними паз шириной 2 мм, глубиной около 10-18 мм (высота ножа).
Свободные от паза участки на торце будут выполнять функцию ограничителя хода полотен.
Установка фурнитуры для раздвижных дверей
Это достаточно трудоемкий процесс, поэтому по возможности доверьтесь мастеру. Если же вы решили выполнить работу самостоятельно, то будьте предельно внимательны и аккуратны и следуйте прилагаемой инструкции. Иначе по неопытности или неосторожности можете повредить изделие.
Установка раздвижной межкомнатной двери
Створки ставят в полозья и проверяют, как они двигаются. Если не возникло проблем, в направляющие устанавливают резиновые амортизаторы, которые выступают в роли ограничителей. Они не позволяют изделиям сойти с рельсов в ходе движения, а также делают их остановку мягкой, бесшумной.
Декоративное оформление раздвижных дверей
Чтобы проем выглядел эстетично, необходимо скрыть все элементы конструкции. Воспользуйтесь для этого накладными планками. Установите декоративные элементы на коробку и верхние рельсы.
Однако есть случаи, когда нет необходимости в использовании отделки. Иногда элементы конструкции являются частью дизайнерского решения. Это характерно для интерьеров стиля модерн или хай-тек.
Пройдя по порядку все этапы, вы можете насладиться плодами своего труда. В идеале раздвижные двери должны выглядеть в разрезе так, как на чертеже:
Установить раздвижную систему – это только полдела, вторая половина – это правильная ее эксплуатация. Поэтому соблюдайте следующие правила:
Выбирая раздвижные изделия, вы получаете двойную выгоду: практичность и красоту.
Вся правда о раздвижных дверях: 4 плюса, 1 минус, 6 мифов и 8 мнений
Понятно и с примерами о разнице, функционале и преимуществах
Казалось бы, в чем проблема? Какие двери нравятся — такие и нужно выбрать. Но все не так просто. Конечно, можно выбрать любые — но стоит ли?
В публикуемых нами дизайн-проектах часто встречаются раздвижные двери, и нам в редакции такие решения нравятся: в интерьерах они выглядят красиво и современно. Но главное, эти двери будто палочка-выручалочка для небольших квартир или тесных помещений — их функциональность впечатляет.
Нагляднее всего это видно на схеме ниже: вы только вдумайтесь, экономия 8 м², и только из-за правильного выбора дверей!
Однако хотелось бы знать наверняка, чем такие двери хороши, а чем не очень, удобны ли в эксплуатации и дороги ли в обслуживании? Поэтому мы спросили об этом у тех, кто пользуется ими ежедневно.
А еще попросили дать комментарии дизайнеров, которые выбирают подобные двери для своих проектов, и эксперта UNION — компании, которая более 30 лет, с 1990 года, ежедневно производит и устанавливает раздвижные двери.
Но для начала разберемся, чем раздвижная дверь отличается от распашной двери и раздвижной перегородки?
Евгений Бобров: конечно, у любого правила есть исключения, но основное отличие раздвижных дверей от распашных — отсутствие короба и наличие раздвижного механизма. Во всем остальном — размерах полотна, его материале — они практически идентичны.
А перегородки — совсем другая история: это специальные конструкции, которые делаются исключительно по размерам заказчика, они могут перекрывать большие пространства — высотой до 3,5 метров, шириной от 0,6 до 5–6 метров и более. Основная их задача — зонировать помещение и пропускать дневной свет. Поэтому перегородки обычно изготавливаются из стекла.
Мнение 1
Настя: в нашей квартире раздвижная дверь ведет в санузел. Выбрали ее из-за очень маленькой прихожей — с обычной дверью там было бы не развернуться.
Вначале направляющую двери установили снизу, и это было очень неудобно: в рельс забивалась грязь, пыль, и со временем ход двери перестал быть плавным. Пришлось заменить конструкцию — установить дверь с верхним рельсом.
Сейчас все отлично.
Евгений Бобров: Настя абсолютно права — раздвижные двери с нижним рельсом делают только производители, которые не беспокоятся ни о качестве двери, ни о своей репутации. В нижний рельс абсолютно точно будет проникать пыль и грязь, дверь начнет скрипеть, шумно ездить, и в конце концов ее может даже заклинить. Нижний рельс можно использовать исключительно в шкафах-купе, там, где никто не ходит.
В UNION мы используем только надежные итальянские рельсы с верхним креплением фабрики ECLISSE. Снизу — ничего нет, напольное покрытие не портится. Да и сами механизмы ECLISSE — очень качественные: плавные и бесшумные.
Женя Лыкасова, J. Lykasova Design Studio: конечно, в проектах нашей студии мы использовали раздвижные двери — это отличное решение, когда стоит вопрос с открыванием в месте нахождения множества дверей, например, коридоре или холле.
Раздвижные двери исключают столкновение с другими дверьми и значительно экономят пространство. А это, в свою очередь, способствует повышению эргономики и комфортности помещения.
Мнение 2
Антон: у нас лаконичный интерьер — белые стены, белые раздвижные двери в потолок. Нравится, что они не занимают места, сливаются с пространством, и не нужно беспокоиться, что маленький ребенок прищемит себе палец или закроет где-нибудь сам себя — двери легко открываются-закрываются.
Из минусов — они дорогие и достаточно шумные, ночью незаметно закрыть за собой дверь не получится.
Цену двери добавляют и различные комплектующие: например, оформление ее наличниками или доборами, оборудование замком. Но если сравнить базовые комплектации раздвижной и распашной дверей — они будут практически идентичны по стоимости.
А вот что касается шума при закрытии — я категоричен: качественная раздвижная дверь не должна быть шумной. Производители фурнитуры для раздвижных дверей разрабатывают не просто механизмы, которых миллион, а добиваются именно бесшумности и легкости закрывания. Мой совет — выбирать производителей-лидеров, двери которых абсолютно тихие и плавные. Тогда никакого дискомфорта не будет.
Антон и Денис Юровы, Yurov Interiors: мы довольно часто используем двери MAGIC в своих проектах. С ними получается не только экономить квадратные метры в небольших квартирах, но и создавать широкие дверные проемы в тех местах, где использование обычной двери было бы просто невозможно или как минимум неудобно.
Мнение 3
Катя: я живу с раздвижными дверьми полтора года и в принципе довольна. Однако перед их установкой важно знать, что стена должна быть определенной толщины и готовить ее нужно заранее. Если ремонт у вас уже завершен, установить раздвижные двери не получится. И еще нужно понимать, что у раздвижных дверей звукоизоляция ниже, чем у распашных.
Например, раздвижная дверь вдоль стены не требует никакой ее подготовки — это может быть любая стена. Главное, чтобы она выдержала вес двери в месте крепления механизма. Если мы говорим о раздвижной двери в пенал, то да — требуется сделать более широкий дверной проем, установить пенал для двери, зашить его вместе со стеной гипсокартоном, затем покрасить или оклеить обоями.
По поводу звукоизоляции. Если это самый простой комплект из рельса и полотна, то да — шумоизоляция раздвижной двери будет ниже. Но если мы будем использовать раздвижную дверь с обрамлением проема, со специальной притворной стойкой с максимальным уплотнением — шумоизоляция хоть и не будет на 100% идентична шумоизоляции распашной двери, но все равно будет достаточно хорошая.
Евгений Бобров: кстати, раздвижную дверь можно сделать абсолютно невидимой! Например, полотно сделать зеркальным, установить на специальный невидимый рельс MAGIC, а ручку не ставить. С виду это будет обычное зеркало, приставленное к стене — никто никогда не догадается, что за ним есть комната.
Мнение 4
Конструкций пеналов существует большое разнообразие. Есть обычный пенал — одна створка уходит в стену. Есть пеналы двухстворчатые, когда одна створка уходит в одну стену, а другая в другую. Есть различные механизмы — ты тянешь одну створку, а закрывается и другая. Есть с электрическими двигателями — дверь открывается с кнопки, с пульта или с помощью датчика движения.
Есть даже конструкции, которые решают проблему совсем неудобных или крошечных пространств: пенал можно поставить между двумя помещениями и в него уводить оба дверных полотна.
Пеналы — это отдельная очень интересная и функциональная тема. Недаром их так любят и активно используют итальянцы!
Виды механизмов раздвижных межкомнатных дверей, особенности монтажа
Традиционные распахивающиеся двери устраивают далеко не всех. А вот сдвижные системы имеют массу преимуществ – не «хлопают», смещаются бесшумно и не занимают часть полезного пространства комнаты. Чтобы результат работы по их монтажу не разочаровал, нужно знать, какими бывают механизмы для раздвижных дверей, как их выбирать для конкретной конструкции.
Составные части комплектов
По своему устройству различные механизмы сдвижных дверей мало чем отличаются друг от друга, разве что спецификой смещения створок. А потому в состав комплектов входят практически одни и те же элементы; разница лишь в их количестве и конструктивном исполнении.
Рельсы
В качестве направляющих в сдвижных системах дверей используются в основном профили.
Отличие между ними – в количестве «дорожек». Специфика применения зависит от того, как именно полотна закрывают проем: встык или с перехлестом. По сути, это традиционные двери-купе, хорошо знакомые многим. При выборе профиля имеет значение и металл, из которого он изготовлен. Для массивных дверей алюминий (хоть он и дешевле) лучше не использовать; из-за деформации появятся проблемы с раздвижными дверьми – только сталь.
Роликовые опоры
Они также отличаются особенностями конструкции. Необходимое количество колес (а их может быть у верхних механизмов до 8) определяется массой полотна и типом системы скольжения. Встречаются отличия и в самом расположении колесиков: симметричное или со смещением (асимметричное). Для дверей весом не более 80 кг можно использовать роликовые механизмы с двумя опорами. А вот для массивных полотен монтируется не менее четырех, что связано с повышенной нагрузкой на конструкцию.
Стопорные элементы
Они не являются основными, но выполняют важные функции. Первая – предотвращение «жесткого» удара двери о стену (если проем расположен близко к ней) или вылет ролика из направляющей. Такие детали называют ограничителями движения. Вторая – фиксация двери в определенном положении. Это необходимо для того, чтобы предотвратить самопроизвольное смещение полотна. Такое возможно, к примеру, при сильном сквозняке, нарушении горизонтальной ориентации рельсы вследствие усадки строения.
Механизм раздвижных дверей может дополнительно комплектоваться элементами автоматизации (доводчиками, мини- электродвигателями, тросиками, зацепами и тому подобное). Но никаких изменений в принцип его функционирования они не вносят; только лишь повышают удобство эксплуатации, не более того.
Виды систем скольжения
Открытого типа
Это самые простые модификации. Раздвижной механизм состоит из роликовых опорных элементов и направляющих. Количество последних определяет специфику эксплуатации двери, ее устойчивость в проеме и ряд иных факторов. Почему открытого? Дело в том, что такие конструкции являются универсальными в установке. Их можно смонтировать в любом проеме, не обращая внимания на материал стены и ее структуру; без разницы, сплошная она или полая (то есть перегородка).
С одной рельсой
Такие системы называют подвесными, беспороговыми, верхними. Они самые простые в монтаже, а потому часто устанавливаются в квартирах. Это объясняется стандартными проемами, следовательно, и размеры дверей выбираются сравнительно небольшими. Недостаток в том, что внизу располагаются только ограничители, а фиксация положения полотна отсутствует. А потому возникает некоторая сложность с определением его оптимальной толщины, то есть массы. Слишком легкая дверь станет на сквозняке раскачиваться. На самой конструкции это особо не отразится, но в плане комфорта такая перспектива вряд ли кого устроит; периодические «постукивания» вызовут раздражение у любого человека.
Есть и еще один негативный момент – о звукоизоляции помещения можно забыть. А потому установка такой системы имеет ряд ограничений. К примеру, если речь идет о проеме, ведущем в кабинет или спальню – не лучший вариант раздвижной двери. Но и здесь можно найти положительный момент – подвесные полотна не препятствуют естественной циркуляции воздушных потоков.
Стоит отметить, что в таких системах в качестве направляющей используются не только профили, но и металлические стержни, трубы. А это разнообразит выбор вариантов монтажа.
С двумя направляющими
Такие системы именуют напольными. Отличие в том, что подразумевается крепление рельс и вверху, и внизу. Соответственно, увеличивается и количество роликовых механизмов. Несмотря на определенную сложность монтажа (например, точность проецирования оси направляющей с потолка на пол при разметке), такой сдвижной механизм обеспечивает ряд преимуществ.
Закрытого типа
Такие системы монтируются значительно реже. Их отличие в том, что двери «уходят» в стену, то есть после открывания створка скрывается в ней частично или полностью. Но это возможно лишь в случае с межкомнатной перегородкой, причем каркасного типа. Внутри она полая, а потому никаких препятствий для смещения двери нет.
По устройству скрытый механизм для раздвижных дверей мало чем отличается от того, что используется в конструкциях открытого типа; его состав полностью идентичен. Его так называют от того, что поверху накладываются различные декоративные планки, которые и закрывают конструктивные элементы.
Существует еще и комбинированный вариант системы с двумя направляющими. Он монтируется, если выбираются тяжелые полотна, которые создают большую нагрузку на ролики. Не всегда возможно (или целесообразно) увеличивать их количество. А потому решение следующее – и нижние колесики, и верхние использовать в качестве опорных элементов. Это позволяет равномерно распределить вес раздвижной двери по всей площади. Удобство очевидно – управление створками существенно упрощается. Они смещаются даже от легкого прикосновения к ручке. Для семей с маленькими детьми – оптимальный вариант системы.
При выборе (или самостоятельном изготовлении) механизма для раздвижных межкомнатных дверей в первую очередь нужно учитывать такую его характеристику, как грузоподъемность. Все остальные факторы – специфика установки по месту, открывания/закрывания – должны отойти на второй план. Иначе даже при профессиональном монтаже системы ее ремонтом придется заниматься уже через пару месяцев.
