Конструкции панелей наружных и внутренних стен

Основным конструктивным элементом крупнопанельного здания является стеновая панель. В связи с многообразием требований, которым должны удовлетворять наружные стеновые панели, проектирование их является довольно сложной задачей. Помимо общих требований, предъявляемых к наружным стенам (прочность, устойчивость, малая теплопроводность, морозостойкость, огнестойкость, небольшой вес, экономичность), изготовление и монтаж конструкций наружных стеновых панелей должны вестись с минимумом трудовых затрат; в них должны быть заложены совершенные конструкции стыков и высокая степень заводской готовности. Форма и отделка панелей должны соответствовать эстетическим требованиям, предъявляемым к зданиям в данном районе строительства.

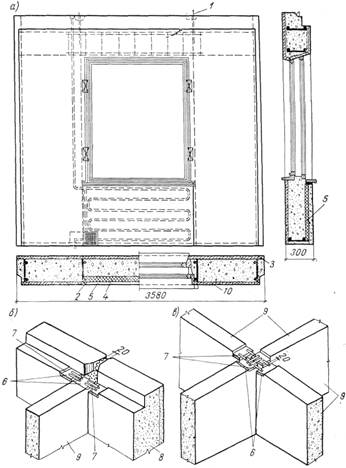

Рас. 7. Однослойные стеновые панели:

а — конструкция керамзитобетонной панели; б — сопряжение наружное панели с внутренней; ; в — то же, внутренних между собой; 1 — подъемная петля; 2- температурный шов; 3 — декоративный бетон; 4 — аффективный утеплитель; 5 — панель отопления; 6— закладные стальные детали; 7 — стальные соединительные стержни; 8 — панель наружной стены; 9 — то же, внутренней; 10 — отделочный слой; г — из ячеистых бетонов;1 — арматурная сетка;2- подъемные петли; 3—сварные каркасы; 4-пазы для установки кронштейнов под подоконные доски

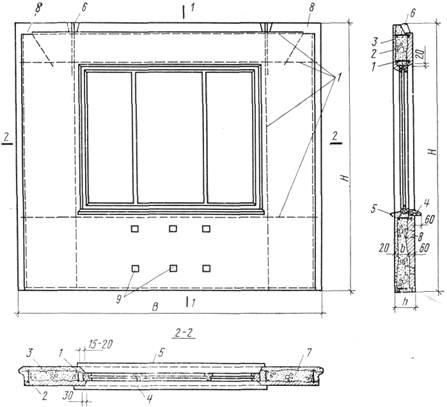

Рис. 8. Пример конструкции двухслойной стеновой панели из легкого бетона:

I — каркасы; 2 — несущий слой; 3 — отделочный слой; 4 — подоконная доска; 5 — слив; 6 — подъемные петли; 7 — крупнопористый (теплоизоляционный) бетон; 8 — закладные детали; 9 — закладные детали для крепления радиатора

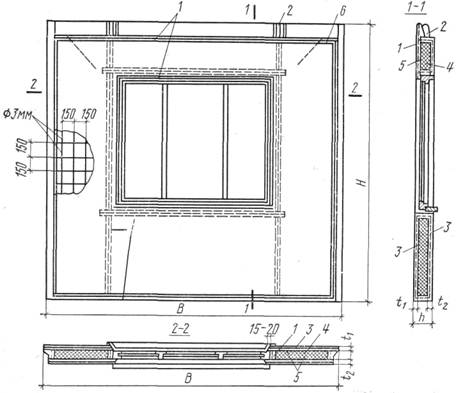

Рис. 9. Трехслойная стеновая панель:

1—сварные каркасы, покрытые бетоном; 2 — подъемные детали; 3— тяжелый бетой; 4 — утеплитель; 5 — сварные сетки; в — накладные детали

Наружную и внутреннюю железобетонные плиты соединяют между собой сварными арматурными каркасами, предварительно обетонированными легким или тяжелым бетоном. Предполагалось до сих пор, что применение легкого бетона должно исключать образование теплопроводных включений, вызывающих появление конденсата. Однако практика применения трехслойных панелей с соединительными ребрами, обетонированными легким бетоном, показала, что в зимнее время в зоне отрицательных температур арматурные стержни ребер увлажняются и коррозируют.

В зарубежном строительстве соединительные связи между наружной и внутренней плитами трехслойных панелей начали изготовлять из нержавеющей стали, что весьма целесообразно с точки зрения долговечности конструкции.

В строительной практике наиболее распространены одно- и трехслойные наружные стеновые панели, применение же двухслойных панелей весьма ограничено.

Несущие панели внутренних стен крупнопанельных зданий выполняют из огнестойких материалов: тяжелого и легкого бетона (шлакобетона, керамзитобетона, термозитобетона и др.); можно так же применять ячеистые и силикатные бетоны.

По конструкции несущие панели внутренних стен могут быть сплошными (рис. 10, а), пустотелыми (рис. 10, б), часторебристым (рис. 10, в) и с ребрами по контуру (рис. 10, г). К числу прогрессивных ограждающих конструкций стен относятся панели из асбестоцемента, а также из полимерных материалов. Преимуществом этих панелей по сравнению с железобетонными является их легкость.

Асбестоцементные стеновые панели могут иметь каркасную и бескаркасную конструкции. Каркасная стеновая панель (рис. 11, а) состоит из двух асбестоцементных листов: наружного толщиной 10 мм, внутреннего каркаса между ними из асбестоцементных брусков специального профиля (рис.11,б).

Каркас асбестоцементных панелей можно монтировать также из деревянных брусков. Внутрь панели закладывают утеплитель. Облицовочные асбестоцементные листы крепят к каркасу на прочном водостойком полимерном клее.

Асбестоцементная панель размером на комнату имеет каркас по своему контуру и по периметру оконного проема, причем горизонтальные оконные бруски каркаса устанавливают на всю ширину панели. Для повышения механической прочности брусков их армируют полосой прочного листового асбестоцемента.

Для усиления теплоизоляции панели в ее полость закладывают минераловатные войлок на связке (рис. 11 б, в) или изоляционные древесноволокнистые плиты толщиной 12,5 мм в 2-3 слоя с воздушными прослойками (рис. 11 г, д ).

Если панели утепляют древесноволокнистыми плитами, последние укладывают в два слоя с тремя воздушными прослойками (рис. 11, г) или в три с двумя прослойками (рис. 11,5).

Бескаркасная панель состоит из наружного асбестоцементного листа толщиной 10 мм, которому придана коробчатая форма, в второго плоского асбестоцементного листа также толщиной 10 мм, образующего внутреннюю поверхность панели. Между листами укладывают утеплитель (минераловатные плиты).

Рис. 10. Несущие панели внутренних стен:

а— сплошная однослойная; б — многопустотная; в — часторебристая; г — с ребрами по контуру; д — опирания перекрытий на нижнее ребро стены; 1 — сварные каркасы; 2 — подъемные петли; 3—закладные детали; 4 — сварные сетки; 5 — деревянные пробки для крепления плинтуса; в — то же, для крепления коробки; 7 — круглые или овальные пустоты; 8 — звукоизоляционная прокладка из древесноволокнистых плит

Толщина панели 140 мм, масса 1 м3 около 70 кг. Масса каркасной панели толщиной 140 мм с каркасом из асбестоцементных брусков и минераловатные утеплителем достигает 80. К бескаркасному типу относится также трехслойная панель, например, типа «сэндвич» из трех слоев фибролита, склеенных цементным раствором и облицованных с обеих сторон плоскими асбестоцементными листами.

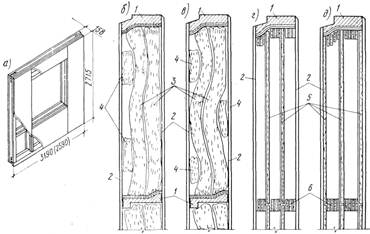

Рис. 11. Асбестоцементные стеновые панели с асбестоцементным каркасом:

а — общий вид панели; б — конструкция утопления панели минераловатным войлоком с противоосадочными полосами с одной стороны; в — то же, с двух сторон; г — утепление древесноволокнистыми плитами в два слоя; 6-—то же, в три слоя; 1 — элементы каркаса; 3 — асбестоцементные листы; 3 — минераловатный войлок; 4 — противоосадочные полосы; 5 — древесноволокнистые плиты; 6 — прокладка из древесноволокнистых плит.

Рис. 12. Стеновые панели из полимерных материалов:

а — с оконными переплетами из алюминиевого сплава 1 — сухая штукатурка- 2 твердая древесноволокнистая плита; 3 — утеплитель; 4 — древесноволокнистая плита; 5— мешковина и стеклоткань; 6 — алюминиевый оконный переплет; 7 — уплотнительная прокладка на резины; б — с оконными переплетами из пластмасс: 1 — наружный слой из стеклопластика толщиной 5 мм; газ — слои утеплителя; 4 — элемент оконной пробки; 9 — упругая прокладка ал пенополиуретана; б — декоративные вставки из цветного стеклопластика (вариант решения).

Рис. 13. Сопряжение балконной плиты со стеной:

а— разрез; б — фасад; в — план; 1 — стеновая панель; 2 — балконная плита; 3 — стальные планки; 4 — утеплитель; 5 — вырез в панели для балконной плиты.

Конструкция крепления балконных плит в панельных зданиях более сложна, чем в кирпичных из-за незначительной толщины панельных стен. На рис. 13 показано сопряжение балконной плиты с панельной стеной из двухслойных панелей с наружной железобетонной плитой. Консольная балконная плита между стеновыми панелями крепится к стальным соединительным планкам, приваренным к закладным деталям панелей стен и перекрытия.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Особенности панелей для возведения наружных стен дома

Жилищное строительное производство очень сложно представить без панельного домостроения.

Эта технология способна возводить объекты с высочайшей пространственной жесткостью, что обеспечивает их высокую сейсмостойкость.

Современное панельное производство значительно отличается от уровня советского периода: внедрены новые практики и разработаны инновационные стройматериалы.

Нововозведенные панельные дома отвечают всем современным требованиям по энергосбережению, уровню комфортности и имеют индивидуальную архитектурную выразительность.

Что такое стеновые внешние плиты?

Стеновая наружная панель (СНП) — это крупногабаритный плоский компонент коробки здания, изготовленный в заводских условиях и применяемый в гражданском и промышленном строительстве.

Несущие стеновые панели выпускаются высотой в этаж. В противоположность крупным строительным блокам, они не могут быть самоустойчивыми. В процессе строительства их капитальность обеспечивают монтажные крепления, а также специализированные конструкции стыковочных швов и связей.

Стеновые панели в конструкции задания должны выполнять одновременно несколько функций: конструкции снаружи – несущие и теплозащищающие, внутри зданий – несущие и звукозащищающие.

Конструкционные типы:

Из каких материалов могут быть?

Строительство стен производят из панелей, которые имеют в своем составе различные материалы. Так деревянные ОСВ/ОСП выпускаются на базе ориентированных волокон дерева, методом прессования древесных волокон и стружки хвойных пород. СИП-панели – это трехслойные конструкции из пенопластового сердечника и внешней защиты из ОСВ.

Полимерцементная плита имеет несколько слоев:

Термоструктурные панели — это конструкции, состоящие из термопрофильного каркаса, заполненного утеплителем.

Больше всего разновидностей имеют бетонные стеновые панели. Их выпускается несколько вариантов, которые различаются по исходному материалу и структуре:

Области применения бетонных стеновых конструкций определяются ГОСТами №№ 19570, 12504, 11118, 11024:

Отношение к определенному виду классификации зафиксировано в маркировке бетонных моделей:

Для арматуры применяют арматурную сталь, проволоку периодического профиля и стержневую арматуру. В роли закладных используют углеродистую либо низколегированную сталь.

Кроме того, стеновые панели маркируются по условиям эксплуатации:

К примеру, ПСП30.22.20-150Л-С выполнена из «Л» — легкого бетона с прочностью н сжатие М150, «С» в сейсмозоне выше 7 баллов, с габаритами: 2980х2170х200 мм, где последний показатель является шириной изделия.

Однослойные СНП изготавливаются из однородного стройматериала легкого бетона. Для жесткости и прочности ее армируют каркасной конструкцией, изготовленным методом сварки. Внешних слой СНП выполняется из тяжелого бетона от 20 до 40 мм либо для повышенной защиты от атмосферных осадков — известково-цементным отделочным слоем до 15 мм.

Двухслойные плиты имеют:

Несущий слой располагают внутри помещения, преследуя цель одновременного выполнения пароизоляционной защиты.

Трехслойные имеют 2 внешних слоя по 50 мм из железобетонных плит и внутреннего теплозащитного сердечника толщиной 80 мм. Железобетонные оболочки соединены между собой сварной арматурой. Толщина внутреннего слоя может быть увеличена в соответствии с теплотехническим расчетом.

Отличия от перегородочных

Основное отличие этих конструкций между собой в толщине изделия. У несущих внешних плит толщина составляет – 350 мм, а у перегородок – 150 мм. Кроме того, они выполняются из разных наполнителей, в связи с чем имеют разную плотность и прочность.

Для перегородочных применяют прочные материалы с высокими показателями по морозостойкости и водонепроницаемости.

Обе конструкции отличаются между собой по базовым защитным характеристикам, для внешней стены первостепенное значение имеет теплозащита дома, а для перегородок — звукозащита.

Требования

При производстве СНП должны выполняться государственные и ведомственные стандарты, ТУ и СНиП. Базовым документом для таких панелей считается ГОСТ 11024, изданный в 1984 г, а для внутренних конструкций — ГОСТ 12504. Кроме того на эти изделия распространяются все ГОСТы на материалы, входящие в их состав.

Исходя их особенностей эксплуатации СНП, вышеназванными нормативами к ним предусмотрены такие требования:

Поскольку собственные характеристики по устойчивости СНП весьма незначительны, что объясняется конструкционными особенностями:

Характеристики

Основными параметрами СНП которые применяются при проектировании здания являются ее внешние размеры. Они должны быть обозначены в плане, учитывая конструктивные схемы сооружения и поэтажного планирования.

Как правило, размеры таких панелей определяются габаритами задания, ширина их должна соответствовать типовой комнате, а высота этажному пролету. Толщина плит определяется климатическими характеристиками и высотностью здания, но чаще всего установлена с параметром 0,350 м.

Наружные стены панельных строений принимают на себя вертикальные и горизонтальные нагрузки и дополнительно влияние неравномерной деформации фундамента и температурно-влажностных условий эксплуатации. От данных воздействий в горизонтальных стыках появляются сжимающие и сдвигающие напряжения, а в вертикальных – сдвиг, сжатие или растяжение.

Основные требования для внешних стеновых плит толщиной 350 мм:

Плюсы и минусы применения

Несмотря на многочисленную критику панельного строительства, которая в основном имеет отношения к советскому периоду, современные предприятия смогли провести реконструкцию своих производственных линий и наладить выпуск продукции, отвечающей сегодняшним требованиям по прочности, периодам эксплуатации и энергоэффективности.

К преимуществам современного крупнопанельного домостроительства можно отнести:

Недостатки, которые сдерживают широкое применение стеновых панелей для индивидуального строительства домов:

Средние цены

Стоимость на стеновые панели зависит от:

Размеры и марка СНП определяется проектом на здание.

Заказчик согласно спецификациям, может сделать заявку на покупку напрямую у производителя. В основном, крупные заводы на своих веб-сайтах размещают прайсы и специальные калькуляторы, которые помогают заказчику сделать правильно заказ.

Перед тем как выполнить заказ, покупатель должен уточнить стоимость перевозки панелей и погрузочно-разгрузочных работ. Этот показатель будет зависеть от объема товара и может иметь солидный размер.

Таблица средних цен:

Марка панель стеновая	Толщина, м	Длина, м	Ширина, м	Объем, м 3	Цена руб./панель	Цена руб./м 3
ПС 1-36-Б3, тяжелый бетон	0.350	3.600	2.980	1.93	33512	17364
ПС 60.15.3,0-3.л-31, легкий бетон	0.300	5.980	1.485	2.66	44 300	16654
СИП-панель внешняя	0.224	2.500	1.250	0.706	3152	4464
Термоструктурная панель	0.210	3.660	1.220	0.9376	2100	2239

На фото дома, где наружные стены построены из различных видов плит:

СИП-панели Термоструктурные панели Железобетонные панели

Заключение

Модернизированное крупнопанельное производство, сегодня считается перспективным направлением в гражданском строительстве. Использование современных стройматериалов, составов и конструктивных разработок при выпуске стеновых панелей оптимизирует строительный процесс, а в конечном итоге делает жилье доступным, комфортабельным и безопасным.

Источник

Конструкции панелей наружных и внутренних стен

Основным конструктивным элементом круп­нопанельного здания является стеновая па­нель. В связи с многообразием требований, которым должны удовлетворять наружные стеновые панели, проектирование их являет­ся довольно сложной задачей. Помимо общих требований, предъявляемых к наружным стенам (прочность, устойчивость, малая теп­лопроводность, морозостойкость, огнестойкость, небольшой вес, экономичность), изго­товление и монтаж конструкции наружных стеновых панелей должны вестись с миниму­мом трудовых затрат; в них должны быть за­ложены совершенные конструкции стыков и высокая степень заводской готовности. Форма и отделка панелей должны соответствовать эстетическим требованиям, предъявляемым к зданиям в данном районе строительства.

Рас. 14. Однослойные стеновые панели:

а — конструкция керамзитобетонной панели; б — сопряжение наружное панели с внутренней; ; в — то же, внутренних между собой; 1 — подъемная петля; 2- температурный шов; 3 — декоративный бетон; 4 — аффективный утеплитель; 5 — панель отопления; 6 — закладные стальные детали; 7 — стальные соединительные стержни; 8 — панель наружной стены; 9 — то же, внутренней; 10 — отделочный слой; г — из ячеистых бетонов; 1 — арматурная сетка; 2- подъемные петли; 3 — сварные каркасы; 4 – пазы для установки кронштейнов под подоконные доски

Рис. 15. Пример конструкции двухслойной стеновой панели из легкого бетона:

I — каркасы; 2 — несущий слой; 3 — отделочный слой; 4 — подоконная доска; 5 — слив; 6 — подъемные петли; 7 — крупнопористый (теплоизоляционный) бетон; 8 — закладные детали; 9 — закладные детали для крепления радиатора

Однослойные стеновые панели можно счи­тать наиболее перспективными: по сравнению со слоистыми панелями они имеют много пре­имуществ вследствие простоты конструктив­ного решения и технологии изготовления, меньших затрат труда; кроме того, производ­ство В.Х можно легко механизировать.

Рис. 106. Трехслойная стеновая панель:

1 — сварные каркасы, покрытые бетоном; 2 — подъемные детали; 3 — тяжелый бетой; 4 — утеплитель; 5 — сварные сетки; в — накладные детали

Наружную и внутреннюю железобетонные плиты соединяют между собой сварными арматурными каркасами, предварительно о бетонированными легким или тяжелым бетоном. Предполагалось до сих пор, что применение легкого бетона должно исключать образова­ние теплопроводных включений, вызывающих появление конденсата. Однако практика при­менения трехслойных панелей с соединитель­ными ребрами, обетонированными легким бе­тоном, показала, что в зимнее время в зоне отрицательных температур арматурные стержни ребер увлажняются и корродируют.

Внутреннюю плиту трехслойной панели ре­комендуется делать толщиной 80 мм вместо рамы применявшейся 40-50 мм. В этом слу­чае утолщенная теплопроводная железобетон­ная плита становится как бы тепловым насо­сом, нагнетающим тепло из отапливаемого по­мещения внутрь панели. В результате точка росы перемещается в сторону наружной час­ти панели, и соединительные ребра всегда оказываются в зоне положительных темпера­тур, что исключает возможность их коррозии при бетонировании тяжелым, а не легким бе­тоном.

В зарубежном строительстве соединительные связи между наружной и внутренней плита­ми трехслойных панелей начали изготовлять из нержавеющей стали, что весьма целесооб­разно с точки зрения долговечности конст­рукции.

В строительной практике наиболее распро­странены одно- и трехслойные наружные сте­новые панели, применение же двухслойных панелей весьма ограничено.

Несущие панели внутренних стен крупно панельных зданий Выполняют из огнестойких материалов: тяжелого и легкого бетона (шла­кобетона, керамзитобетона, термозитобетона и др.); можно так же применять ячеистые и силикатные бетоны.

По конструкции несущие панели внутрен­них стен могут быть сплошными (рис. 17, я), пустотелыми (рис. 17, б), часторебристым (рис. 17, в) и с ребрами по контуру (рис. 17, г, 9). К числу прогрессивных ограждающих кон­струкций стен относятся панели из асбесто­цемента, а также из полимерных материалов. Преимуществом этих панелей по сравнению с железобетонными является их легкость.

Асбестоцементные стеновые панели могут иметь каркасную и бескаркасную конструк­ции. Каркасная стеновая панель (рис. 18, а) состоит из двух асбестоцементных листов: на­ружного толщиной 10 мм, внутреннего каркаса между ними из асбестоцементных брусков специального профиля (рис. 18,б).

Каркас асбестоцементных панелей можно монтировать также из деревянных брусков. Внутрь панели закладывают утеплитель. Об­лицовочные асбестоцементные листы крепят к каркасу на прочном водостойком полимерном клее.

Асбестоцементная панель размером на комнату имеет каркас по своему контуру и по пе­риметру оконного проема, причем горизон­тальные оконные бруски каркаса устанавли­вают на всю ширину панели. Для повышения механической прочности брусков их армиру­ют полосой прочного листового асбесто­цемента.

Если панели утепляют древесноволокни­стыми плитами, последние укладывают в два слоя с тремя воздушными прослойками (рис. 18, г) или в три с двумя прослойками (ряс. 18,5).

Бескаркасная панель состоят из наружного асбестоцементного диета толщиной 10 мм, ко­торому придана коробчатая форма, в второго плоского асбестоцементного листа также толщиной 10 мм, образующего внутреннюю поверхность панели. Между листами уклады­вают утеплитель (минераловатные плиты).

Рис. 17. Несущие панели внутренних стен:

а — сплошная однослойная; б — многопустотная; в — часторебристая; г — с ребрами по контуру; д — опирания перекрытий на нижнее ребро стены; 1 — сварные каркасы; 2 — подъемные петли; 3 — закладные детали; 4 — сварные сетки; 5 — деревянные пробки для крепления плинтуса; в — то же, для крепления коробки; 7 — круглые или овальные пустоты; 8 — звукоизоляционная прокладка из древесноволокнистых плит

Толщина панели 140 мм, масса 1 м* около 70 кг. Масса каркасной панели толщиной 140 мм с каркасом из асбестоцементных брус­ков и минераловатные утеплителем достига­ет 80. К бескаркасному ткну относится также трехслойная панель, например, типа «сэндвич» из трех слоев фибролита, склеенных цемент­ным раствором и облицованных с обеих сто­рон плоскими асбестоцементными листами.

Рис. 18. Асбестоцементные стоповые панели с асбестоцементным каркасом:

а — общий вид панели; б — конструкция утопления панели минераловатным войлоком с противоосадочными полосами с одной стороны; в — то же, с Двух сторон; г — утепление древесноволокнистыми плитами в два слоя; 6 — то же, в три слоя; 1 — элементы каркаса; 3 — асбестоцементные листы; 3 — минераловатный войлок; 4 — противоосадочные полосы; 5 — древесноволокнистые плиты; 6 — прокладка из древесноволокнистых плит.

Вопрос о применении для стеновых панелей пластических масс пока еще мало изучен, и такие панели применяют лишь в эксперимен­тальном порядке. При проектировании стено­вых панелей и других конструкций из пласт­масс необходимо учитывать, что многие поли­мерные материалы сгораемы, причем образу­ющиеся при их горении продукты разложения токсичны. Более безопасны в пожарном отно­шении пенополихлорвинил, который относит­ся к трудносгораемым материалам, а также материалы, изготовленные с применением мочевино-формальдегидных полимеров.

Рис. 19. Стеновые панели из полимерных материалов:

а — с оконными переплетами из алюминиевого сплава; 1 — сухая штукатурка; 2 – твердая древесноволокнистая плита; 3 — утеплитель; 4 — древесноволокнистая плита; 5— мешковина и стеклоткань; 6 — алюминиевый оконный переплет; 7 — уплотнительная прокладка на резины; б — с оконными переплетами из пластмасс: 1 — наружный слой из стеклопластика толщиной 5 мм; газ — слои утеплителя; 4 — элемент оконной пробки; 9 — упругая прокладка ал пенополиуретана; б — декоративные вставки из цветного стеклопластика (вариант решения).

Рис. 20. Сопряжение балконной плиты со стеной:

а — разрез; б — фасад; в — план; 1 — стеновая панель; 2 — балконная плита; 3 — стальные; планки; 4 — утеплитель; 5 — вырез в панели для балконной плиты.

Конструкция крепления балконных плит в панельных зданиях более сложна, чем в кирпичных из-за незначительной толщины панельных стен. На рис. 20 показано сопряже­ние балконной плиты с панельной стеной из двухслойных панелей с наружной железобе­тонной плитой. Консольная балконная плита между стеновыми панелями и кре­пится к стальным соединительным планкам, приваренным к закладным деталям панелей стен и перекрытия.
