Устройство стропильной системы двускатной крыши под металлочерепицу
Металлочерепица – легкий, прочный, эффектный кровельный материал, идеально решающий задачи малоэтажного строительства. Ее стальная выносливость отлично сочетается с неоспоримыми технологическими плюсами. Укладка крупногабаритных листов производится в десятки раз быстрее в сравнении со штучными соперниками. Служит долго, не требует мощной основы.
Провести монтаж кровли и соорудить простой каркас для укладки можно своими руками. Затруднений в работе не будет, если знать, как устроена двускатная крыша — стропильная система под металлочерепицу и процесс укладки обязаны учитывать технические и технологические особенности покрытия.
Содержание
Металлочерепица – кровля с «железным» характером
Металлическая черепица относится к классу продуктов прокатного производства. По сути, это старая знакомая листовая сталь, профилированная в двух взаимно перпендикулярных направлениях. Образованные в результате профилирования продольные и поперечные волны придают листам схожесть с керамическим кровельным прототипом. Наружную сторону оснащают цветной полимерной пленкой, выполняющей защитную и декоративную функции.
Недостатки материала и способы их устранения
Возможность имитировать кровельную керамику не избавила материал от стандартных недостатков металла. Тонкие листы стремительно нагреваются под солнечными лучами и быстро прощаются с теплом при малейшем понижении окружающей температуры. Изоляции никакой: тепловые и звуковые волны запросто проникают через стальную кровлю внутрь и беспрепятственно выходят наружу. Перечень минусов веско дополняет способность собирать конденсат из-за разницы в теплотехнических качествах самого покрытия и контактирующих с ним элементов стропильного каркаса.
Низкие изоляционные показатели и конденсат – два «бича» металлической кровли. Избавиться от них можно, вооружившись сведениями о грамотном построении каркаса с правильно уложенным кровельным пирогом. Если устройство стропильной системы под металлочерепицу проведено в соответствии со всеми технологическими предписаниями, осложнения с укладкой материала и эксплуатацией сооружения не возникнут.
Для того чтобы традиционное поведение стальной кровли не беспокоило владельцев и не стало причиной преждевременного износа, необходимо правильно распределить слои кровельного пирога. Ответственность за распределение несет стропильная система, в списке обязанностей которой:
Если образно сравнить кровельную систему с живым организмом, то скажем так: жить и нормально функционировать «пациент» будет только со здоровым опорным аппаратом. В нашем случае со стропильным каркасом. Методика борьбы с недостатками стального покрытия как раз и заключается в выборе и точном соблюдении безукоризненно подходящей схемы монтажа стропильной системы под последующую укладку металлочерепицы.
Типы стропильных систем под металлическую кровлю
Крыши с металлочерепичным покрытием водружаются над объектами постоянного и временного проживания. Интересно смотрятся покрытые металлической «чешуей» беседки, веранды, бани. В зависимости от назначения сооружения и условий его эксплуатации крыши с металлочерепицей устраивают с утеплителем или без него. Наличие теплоизоляции тесно связано со структурой стропильного каркаса:
Утепленные кровельные конструкции возводят, если планируют круглый год активно пользоваться чердаком. Стропильные каркасы теплых крыш рассчитывают так, чтобы плиты утеплителя располагались в пространстве между стропилинами. Аналоги без утеплителя водружают на небольшие дачки и строения, предназначенные для временного пребывания.
Кровля без теплоизоляции сооружается также в случае утепления чердачного перекрытия. Например, над баней или жилым домом с невысоким, явно не предназначенным для эксплуатации чердачным пространством разумнее уложить утеплитель между потолочными балками либо над ними.
В строительстве стропильных каркасов под укладку профилированных листов применяют металлопрокат и пиломатериалы. Металлические изделия ближе по свойствам к покрытию, но под задачи частного строительства больше подходит древесина. С ней проще работать самостоятельному хозяину, принявшему решение своими руками построить и покрыть крышу.
Из пиломатериала несложно самому изготовить все элементы каркаса, собрать и соединить их в стропильную систему. Дерево теплее и привлекательней по экологическим аспектам.
Преимущества двухскатной конструкции
Самым простым вариантом строительства стропильной системы для укладки металлочерепицы по праву признана конструкция с двумя скатами. Ее прямоугольные плоскости идеальны для укладки аналогичных по форме листов. Гораздо больше усилий с усердием потребует вальмовая или ломаная мансардная крыша. Многих хозяев удручает повышенный расход крупнолистового материала на кровельные сооружения с полноценными и укороченными вальмами, не радует сложность раскроя.
Производители утверждают, что оптимальной для укладки металлочерепицы будет конструкция с углом наклона скатов от 12 до 15º. Сооружения меньшей крутизны необходимо оснащать усиленным гидроизоляционным ковром. На крышах по-круче увеличивается количество крепежа и уменьшается шаг его установки. В обеих ситуациях бюджет на обустройство будет увеличен за счет приобретения дополнительных изоляционных материалов и метизных изделий.
В зависимости от размеров металлочерепицы и габаритов обустраиваемой конструкции листы укладываются в один, два или более ряда. В приоритете укладка в один ряд, потому что поперечные швы снижают параметры изоляции и потенциально опасны на предмет протечек. Наилучшей длиной листа для обустройства крыш частных домов производители считают 4-4,5 м. Среди предложений большинства поставщиков металлочерепицы есть весьма популярная услуга по нарезке листов в размер, что невероятно удобно для укладки на скаты с индивидуальными размерами. Длина листа равняется сумме длины ската и длины свеса, составляющей 0,4-0,6 м в зависимости от архитектурного решения.
Монтируется металлическая черепица на обрешетку, которая крепится в свою очередь к стропильной системе. Линии всех конструктивных деталей двухскатной крыши строго вертикальные и горизонтальные, что ощутимо облегчает процесс укладки профилированных листов, имеющих аналогичные края. Если стропильная системы построена без изъянов, то с установкой обрешетки и кровли проблем не возникнет.
Устройство стропильной системы
Выяснили, что стропильная система работает в паре с кровельным пирогом. Схема устройства стропильного каркаса напрямую связана с количеством «пирожных» слоев. Разберем наиболее сложный утепленный вариант конструкции и выясним, какие составляющие нам не понадобятся для сооружения холодной крыши.
Стропильная конструкция двухскатной крыши представляет собой ряд поочередно установленных пар стропильных ног, конструктивные особенности которых зависят от архитектурных данных обустраиваемой коробки. Изготовление и монтаж стропильной системы двухскатной крыши производится согласно правилам, которые регламентирует:
Рекомендованный производителями металлочерепицы шаг установки ног стропильной системы от 60 до 90см.
Вариант #1 — стропильный каркас для теплой крыши
Использование утеплителя заставляет прибегать к технологическим ухищрениям, благодаря которым важный для конструкции слой сможет сохранить изоляционные качества. А они неизбежно сократятся при намокании, т.к. появившаяся в теле материала вода будет способствовать прохождению тепловых волн.
Вода в теплоизоляции появляется в трех ситуация, это:
Исключить перечисленные напасти просто обязан грамотно уложенный кровельный пирог, правильно распределенный и надежно зафиксированный стропильной системой. Кроме того в обязанности стропильной конструкции входит формирование вентиляционных каналов, по которым воздушные потоки омывают теплоизоляцию и внутреннюю поверхность металлической черепицы.
Созданные путем установки обрешетки и контробрешетки каналы-продухи создают условия для регулярного проветривания и выведения конденсата из пространства под кровлей, тем самым продлевая жизненный цикл самой кровли и деревянных деталей стропильной системы.
Если представить себе условный срез теплого кровельного пирога со стропильной системой изнутри отделанной уже конструкции, то последовательность слоев и вентиляционных каналов будет следующей:
В качестве гидроизоляции кровельных систем под металлочерепицу и профнастил нельзя использовать битумные разновидности рулонных материалов. При нагревании изоляция и кровля будут выделять вещества, разрушающие структуру друг друга.
Подытожим. Стандартный кровельный пирог утепленной крыши имеет три слоя и два вентиляционных контура, если в строительстве использовалась классическая гидроизоляция. В пироге с полимерной диффузной гидроизоляцией три слоя и один вентиляционный канал. Все составляющие крепятся к стропильной системе, которая обязана стойко держать вес материалов и снеговую нагрузку. Для отечественной средней полосы величина суммарной нагрузки составляет примерно 200 кг/м².
Чаще всего стропильные ноги под металлические кровли изготавливают из доски сечением 50×100 либо 50×150мм, если рекомендованный производителем материала шаг установки стропилин был соблюден. Если расстояния между стропильными ногами больше рекомендованного значения, сечение наружной обрешетки следует увеличить.
Вариант #2 — стропильная конструкция для холодной крыши
Схема кровельной конструкции без утепления выразительно подтверждает, что именно теплоизоляционного слоя в ней нет. А это значит, что необходимость в укладке всех видов защиты утеплителя от намокания тоже отпадает. Однако гидроизоляция все же нужна в качестве защиты деревянной стропильной системы на случай протечек. И вентиляцию между водоотталкивающим материалом и металлическим покрытиям тоже следует соорудить.
Разрез холодного кровельного пирога под металлочерепицу выглядит так:
Обрешетка для обоих типов стропильных систем укладывается особым образом. Шаг ее установки определен расстоянием между соседними поперечными ступеньками металлочерепичного листа. Расстояние зависит от марки кровельного покрытия, в среднем составляет 300, 350 и 400мм.
У стартовой решетины размеры должны отличаться от последующих рядовых брусков. К примеру, если все рядовые решетины сделаны из бруска сечением 30×50мм, то для изготовления самого первого от линии карниза элемента нужно взять брусок 50×50мм. Расстояние между стартовым бруском и линией карниза всегда меньше шага между рядовыми решетинами. Так надо, чтобы первая поперечная ступенька листа точно легла на основу.
Видео-инструкция по монтажным работам
С процессом возведения стропильной системы и монтажа металлочерепицы наглядно ознакомит видео:
Разобранные «по полочкам» схемы устройства стропильных систем с утепленными и холодными кровельными пирогами представляют собой общее руководство к действию самостоятельного кровельщика. На деле конструкции модернизируются и адаптируются к реальным условиям конкретного объекта. Однако основой для собственной разработки они вполне могут послужить.
Двускатная крыша: стропильная система под металлочерепицу
Конструкция двускатной крыши для частных домов выбирается чаще всего, так как она является оптимальным вариантом по простоте монтажа и удобству эксплуатации, по прочности и надежности, а также по стилевому решению. Двускатная кровля по-другому называется щипцовой и имеет два ската, которые могут быть расположены по отношению друг к другу под одинаковым или разным углом, то есть фронтом может представлять собой равнобедренный или разносторонний треугольник. Последний вариант все чаще можно встретить среди новостроек, так как он становится модным стилевым решением. И, кроме оригинальности, такая крыша обладает некоторыми положительными особенностями, которые упрощают ее эксплуатацию.
Двускатная крыша: стропильная система под металлочерепицу
Подобный тип стропильной системы может использоваться под все типы кровельных материалов, но обрешетка, закрепляемая на стропила, для каждого из покрытий имеет свои параметры.
Двускатная крыша: стропильная система под металлочерепицу которой имеет свои особенности, должна быть тщательно изучена и рассчитана еще загодя, перед покупкой материалов и проведением ее монтажа. Попробуем разобраться в этих вопросах.
Разновидности конструкций двускатных крыш
Для начала необходимо разобраться, какие конструкции двускатных крыш бывают, так как придется выбирать наиболее подходящую для конкретного строения.
Этот вариант двускатной конструкции можно назвать традиционным и самым применяемым, так как он прост в монтаже и обслуживании, а также отличается долговечностью и надежностью.
Симметрия в этой системе помогает достичь равномерности нагрузки на мауэрлат и несущие стены. При правильном выборе сечения бруса для обустройства стропильной системы и мауэрлата, эти детали обеспечат необходимый для длительной эксплуатации крыши запас прочности. Дополнительной надежности конструкции придадут правильно установленные стойки, подкосы и затяжки.
Недостатком этой системы для обустройства внутри чердачного пространства помещений является то, что после установки стен и потолка большую площадь занимают глухие зоны в угловых областях конструкции, которые остаются незадействованными.
Асимметричная двускатная конструкция отличается от традиционной системы тем, что ее скаты располагаются под разным углом. Так, один из них обычно составляет больше 45 градусов, что позволяет увеличить полезную площадь чердачного пространства, в котором вполне можно обустроить жилое помещение, естественно, при должном утеплении.
Еще одним важным достоинством подобной конструкции может стать меньший по площади скат, который рекомендовано спланировать с подветренной стороны строения, где на крыше всегда собирается большое количество снега. Небольшой же по размеру, но с большой крутизной скат не будет задерживать на своей поверхности больших сугробов.
К недостатку асимметричной конструкции можно отнести более сложный ее расчет для достижения равномерного распределения нагрузки на стены дома.
Эту двускатную стропильную систему можно назвать редкостью, хотя благодаря такому расположению скатов в чердачном пространстве формируется достаточно большая комната, которая может быть использована под жилое или хозяйственное помещение.
Кроме такой стропильной системы к ломаной двускатной конструкции можно отнести и мансардный вариант установки стропил.
Оба ската «изломаны» — явный выигрыш в полезной площади чердачного помещения
Мансардная ломаная стропильная система способна обеспечить для строения полноценный второй этаж с просторными комнатами, а при усиленном утеплении они могут использоваться в любое время года.
Основные составляющие двускатной стропильной системы
Теперь рассмотрим основные конструктивные элементы стропильной системы двускатной крыши
Брус для мауэрлата должен быть изготовлен из древесины, стойкой к влаге и повреждениям вредными насекомыми, а также имеющей определенную прочность. Это может быть лиственница (оптимально) или сосна — они считаются самыми популярными породами для возведения стропильной системы. Сечение бруса может составлять 120×120,150×150 мм и более – этот размер варьироваться в зависимости от размеров конструкции крыши и толщины стен.
а) стропильные доски скрепляются между собой с помощью деревянных или металлических накладок, которые вырезаются по форме конькового угла и закрепляются с двух сторон соединенных стропил;
б) стропила фиксируются на коньковой доске, устанавливаемой на ребро;
в) в этом случае стропила закрепляются на коньковой доске и дополнительно фиксируются с двух сторон деревянными или металлическими накладками.
Еще несколько способов соединения стропильных ног и конькового прогона
На этом рисунке показано соединение двух стропил, установленных внахлест и скрепленных между собой с помощью саморезов или болтов. Другой вариант – это соединение стропил на коньковом прогоне под углом с дальнейшим усилением стыка с двух сторон накладками из дерева или металла.
Прогон устанавливается на стойки, закрепленные на лежень, который расположен в нижней части системы и проходящий параллельно коньку. Кроме этого, он может быть зафиксирован между двумя накладками, скрепляющими стропила в верхней части.
В мансардной, а иногда и в простой двускатной системе устанавливаются боковые прогоны, которые служат для формирования двухъярусного расположения стропил в мансарде или для придания жесткости скатам в простой конструкции.
— в средней части стропильной системы — в этом случае верхний край стоек подпирает конек крыши;
— под стропилами, по боковым краям чердака.
Стойки делают конструкцию более жесткой и надежной, а также способствуют снятию нагрузки со стен строения.
Эти детали системы могут также стать элементом каркаса для перегородки чердака или для крепления обрешетки под обшивку стен мансардного помещения.
Этот элемент способствует снятию части нагрузки, которую дает крыша на стены постройки. Особенно он необходим в висячей стропильной системе, которая будет рассмотрена ниже.
| Шаг поперечной волны металлочерепицы, мм | Шаг обрешетки «a», мм | Шаг обрешетки «b», мм |
|---|---|---|
| 300 | 230 | 300 |
| 350 | 280 | 350 |
| 400 | 330 | 400 |
Виды стропильных систем двускатной крыши
Двускатная стропильная система бывает с висячими и наслонными стропилами. Как одна, так и другая схемы могут быть применены для обустройства кровли из металлочерепицы. Чтобы знать, чем они отличаются друг от друга, и из каких элементов состоят, стоит рассмотреть каждую из них. Здесь нужно отметить, что в ниже представленных схемах указаны только лишь основные элементы стропильных систем, но при необходимости они могут быть усилены дополнительными деталями, о которых речь шла выше.
Наслонная стропильная система
Наслонная стропильная система состоит из следующих основных элементов:
3 – Стойка, установленная на лежень.
Наслонная система отличается от висячей тем, что устанавливается на строение, имеющее внутренние капитальные перегородки. Капитальные внутренние стены используются для закрепления на них лежня, на который устанавливаются стойки, подпирающие коньковый прогон, с которым скрепляются верхние концы стропильных ног. Затем на стропила фиксируются доски обрешетки.
Эта конструкция более популярна, чем висячая, так как надежна и проста в монтаже.
Висячая стропильная система
Схема висячей стропильной системы выглядит так, как показано на иллюстрации, и включает следующие основные элементы:
Висячая система стропил монтируется на две внешние несущие стены, на которые предварительно закрепляется мауэрлат. Этот вариант крыши может быть применен только в том случае, если расстояние между несущими стенами составляет не более 7000 мм, так как кроме них дополнительная опора для стропильной конструкции кровли отсутствует. Такую систему обычно оснащают затяжками, подкрепленными откосами – эти элементы снимут часть нагрузки со стен строения.
Кроме наслонных и висячих систем, существуют комбинированные варианты, которые включают в себя отдельные элементы той и другой конструкции.
Когда стропильная системы будет выбрана, рекомендовано перед покупкой материалов, составить подробный чертеж крыши с проставленными размерами — так будет легче вычислить количество всего необходимого и сумму на их приобретение. Кроме этого, такая схема значительно поможет произвести монтажные работы. Но для того, чтобы составить чертеж, придется провести некоторые расчеты.
Как рассчитать параметры двускатной стропильной системы
Правильно рассчитать параметры элементов для монтажных работ – очень важно. Для этого сначала рекомендовано составить список всего необходимого и произвести расчет пошагово. Все расчеты следует производить с запасом в 10÷15%, не допуская излишней экономии, которая будет в ущерб качеству и прочности конструкции.
Если эту часть работы решено выполнить самостоятельно, нужно обязательно сверяться с техническими документами, разработанными специалистами, например, размещенными в СНиП.
Основными направлениями расчета будут три взаимосвязанные величины — крутизна ската, высота конька над перекрытием и длина стропильных ног. Далее, имея линейные параметры, необходимо будет определиться с сечением материала для стропил. А вот оно уже, в свою очередь, зависит и от выпадающих на стропильную систему нагрузок.
Нагрузки на стропильную систему
Нагрузки на стропильную систему разделяют на три категории:
— снеговая и ветровая нагрузка;
— вес людей при ремонтных работах;
— климатические температурные воздействия;
— возможные нагрузки от наледи.
Эти внешние нагрузки лежат в большой зависимости от особенностей региона постройки. Кроме того, их величина напрямую зависит и от крутизны скатов. Так, например, на пологих скатах решающую роль будет играть снеговая нагрузка. С ростом крутизны кровли влияние снегового давления уменьшается, но зато растет зависимость от ветрового воздействия. На скатах крутизной свыше 60 градусов снеговая нагрузка и вовсе списывается со счетов, но зато парусность крыши возрастает в разы, и ветер становится доминирующим внешним воздействием.
При расчетах явно была недооценена снеговая нагрузка на крышу
Данные для расчетов можно найти в СНиП 2.01.07- 85*«Нагрузки и воздействия» в разделах «Снеговые нагрузки» и «Ветровые нагрузки». При этом учитывать необходимо не только регион расположения дома, но и место его строительства — низина или возвышенность, отдельно стоящее строение или окруженное другими зданиями.
Удобный алгоритм расчета нагрузок будет приведен чуть ниже.
Если крыша будет устанавливаться на старое здание, необходимо рассчитать несущую способность фундамента и стен, так как новая крыша может иметь больший вес, чем старая. Подобные расчеты могут профессионально осуществить только специалисты, но произвести такие вычисления необходимо в обязательном порядке, иначе придется не только менять крышу, но и производить ремонт всего строения. Специалистам при этом необходимо будет предоставить проект крыши, в котором будут указаны все ее параметры.
Угол наклона скатов стропильной системы и высота конька
Угол расположения скатов крыши определяется выбором кровельного материала, так как каждый из них требует персонального расчета. Часто сам производитель конкретной марки покрытия дает необходимые рекомендации, но если говорить об общих требованиях, например, для нашего случая — металлочерепицы, то для нее угол уклона должен составлять не менее 20 градусов.

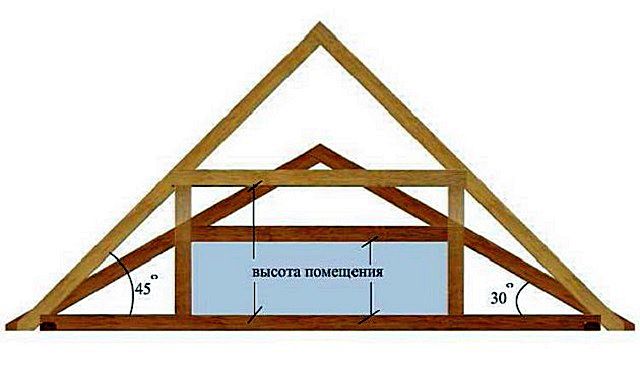

Зависимость размеров чердачного помещения от углов ската
Увеличение угла уклона значительно расширит чердачное пространство, но для возведения такой крыши потребуется больше строительных материалов и, конечно же, значительно возрастет стоимость постройки.
Итак, любую двускатную стропильную систему, неважно, симметричную или нет, можно представить в виде треугольника.
Чертеж, который поможет нам при расчетах
— точка «а» – это внешняя точка пересечения стропила с мауэрлатом. К этой вершине прилегает угол «А», определяющий крутизну ската кровли.
— точка «b» — вершина конька.
— точка «с» — пересечение отвесной линии от конька с перекрытием или просто верхним уровнем стены.
Известная исходная величина – «D» длина основания треугольника. Для симметричной крыши – это половина пролета. Для асимметричных вариантов – может быть и иной, это несложно определить.
«Н» — высота конька над основанием (перекрытием);
«L» – длина стропильной ноги, которая при желании может быть увеличена на величину «m» для формирования карнизного свеса.
По известным тригонометрическим соотношениям:
Н = D × tgA
Таким образом, можно или от заданного значения угла А определить высоту конька, или же, наоборот, заранее планируя определенную высоту чердачного помещения, определиться с крутизной ската.
Все это позволяет легко сделать размещенный ниже калькулятор. Меняя значение угла «А» можно прийти к оптимальному значению высоты «Н».
Калькулятор расчета высоты конька
Длина стропильных ног
Чтобы рассчитать длину стропильных ног для конкретной системы крыши, легче всего воспользоваться теоремой Пифагора. Две стороны прямоугольного треугольника (катеты «D» и «H») уже известны, и осталось найти только гипотенузу «L», то есть, собственно, длину стропила.
L = √ (D ²+ Н²)
Можно сразу, при желании, прибавить «довесок» «m» для создания карнизного свеса.
Все это позволяет быстро и точно рассчитать размещенный ниже калькулятор.
Калькулятор расчета длины стропильной ноги
Здесь необходимо сделать уточнение. Как правило, самая большая длина стандартного бруса — 6000 мм, поэтому для карнизного свеса, возможно, придется его удлинять до нужного размера «кобылкой».

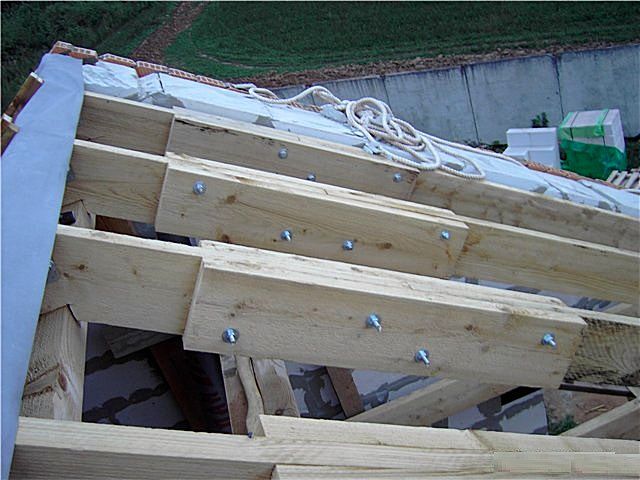

Если наращивается только свес, то стропило и «кобылка» могут сращиваться разными способами — скруткой через две накладки, установленные с двух сторон стыка, диагональным, зубчатым, ступенчатым и другими способами соединений. Нужно знать, что, чем больше присоединяемый отрезок, тем больший нахлест должен быть предусмотрен.
Кобылки для формирования карнизного свеса
Расчет шага и сечения стропил
Теперь, когда стало понятно, как рассчитать длину стропильной ноги, следует разобраться, какое сечение должны иметь стропила, а также на каком расстоянии друг от друга их устанавливать.
Стропила устанавливаются с определённым шагом, и чем он меньше, тем ниже распределенная нагрузка
Здесь придется провести расчеты нагрузки на всю стропильную систему, на квадратный метр площади, а от нее – распределенной, приходящейся на погонный метр стропильной ноги.
Распределенная нагрузка будет тем ниже, чем чаще установлены стропила. Значит, «поиграв» с полученными значениями и шагом установки стропил можно найти оптимальный вариант, обеспечивающий приемлемую нагрузку (она во всяком случае не должна превышать 175 кг на погонный метр).
Это значение позволит войти в таблицу, чтобы уже определиться по ней с требуемым сечением стропильных ног
Для расчета распределённой нагрузки ниже размещен удобный калькулятор. Он учтет и вест стропильной системы с кровельным покрытием, и внешнюю (ветровую и снеговую) нагрузку. И угол ската крыши.
Калькулятор расчета распределённой нагрузки на стропильную ногу
Первым шагом по приложенным картам-схемам необходимо определить зоны своего региона по уровню снеговой и ветровой нагрузки.
Зонирование территории России по уровню снеговой нагрузки
Зонирование территории России по степени ветрового давления
Далее, придется оценить степень закрытости участка строительства. При этом принимают во внимание, что искусственные или естественные препятствия для ветра должны находиться не далее, чем в радиусе, равном 30×h, где h – это высота дома по коньку. Например, для пятиметрового дома принимается во внимание круг радиусом 150 метров.
Шаг установки стропил – величина в данном случае переменная, и изменяя ее можно добиться оптимального распределения нагрузки.
С полученным значением заходим в таблицу. Как ей пользоваться – наглядно показано стрелками.
Таблица сечений пиломатериалов для стропил и принцип пользования ею
На примере показано, что для нагрузки 75 кг/пог.м и длине стропил 5 м подходят пиломатериалы сечением, указанным в этой строке слева.
Параметры других пиломатериалов
Некоторые деревянные элементы конструкции рассчитываются в соответствии с толщиной стропильных ног, например коньковый прогон, так как стропила должны быть на нем надежно закреплены. Остальные детали обычно изготавливаются из следующих брусков и досок:
Последовательность монтажа стропильной системы под металлочерепицу и настила кровли
Если стропильная система будет устанавливаться на только что возведенный дом, а на балках перекрытия еще не настелен пол, то перед началом работ, для удобства и безопасности их выполнения необходимо устроить временный настил из досок.
Последовательность монтажа стропильной системы под металлочерепицу может несколько разниться, но всегда состоит из следующих основных этапов.
Подытоживая публикацию, можно резюмировать, что возведение стропильной системы – очень непростой процесс, как в расчетах, так и в практическом монтаже. Поэтому при малейших сомнениях в собственных возможностях его лучше доверить специалистам с большим опытом в данной работе. Только в этом случае крыша будет прочной и надежной.
В завершение – интересный видеосюжет про монтаж двускатной стропильной системы именно под металлочерепицу.
